1．簡 介
在金屬焊接構件的制造過程中，埋弧焊自動焊作為一種主要的焊接手段，應用極為普遍，在埋弧焊工作中的使用量較為非常廣泛，由于焊劑較貴且其質量直接影響到焊接質量，所以焊劑需要回收再次利用。我廠針對這種情況，專門設計生產了焊劑回收機、焊劑分粒機（篩選機）、焊劑磁選機、焊劑烘干機等設備，能夠有效地解決上述問題。其中焊劑回收機就有兩種類型五個規格能滿足多種場合的使用。一種是移動式焊劑回收機，兼有工業吸塵機的功能，它的盛料桶固定在機架上與主機做成一體，底部裝有輪子，可以移動作業；本機是固定式焊劑回收機，即盛料桶與主機連體，盛料桶容量為250KG 左右，也可把盛料桶固定在焊接平臺或焊接架上，主機放在平臺上或地上，這種方式便于連續作業，工作效率高。
我廠生產的焊劑回收機裝置已批量配套于H型鋼焊接生產線，螺旋管生產線，鍋爐膜式壁生產線等，在許多場合已替代進口產品并受到用戶好評。
2．規格及參數
|
型號 |
額定電壓 |
額定功率 |
振動功率 |
回收距離 |
|
ZH2-2型 |
380VAC |
2.2KW |
120W |
≈4m |
|
ZH2-3型 |
380VAC |
3KW |
120W |
≈5m |
|
ZH2-4型 |
380VAC |
4KW |
120W |
≈6m |
|
ZH2-5型 |
380VAC |
5.5KW |
120W |
≈8m |
|
ZH2-7型 |
380VAC |
7.5KW |
120W |
≈10m |
|
ZH2-11型 |
380VAC |
11.0KW |
120W |
≈15m |
ZH2-15型 380VAC 15.0KW 120W ≈20m
3. 移動或固定式焊劑回收機
移動式焊劑回收機主要由風機、盛料桶、濾塵器（濾塵袋）吸料軟管、腳輪組成，該機具有結構合理、移動方便、噪音低、吸力大等特點。
當回收機風機運轉后，盛料筒內的空氣經過濾塵器過濾后被風機吸出，從而產生負壓，于是空氣便夾帶著焊劑通過吸管進入盛料桶內。移動式焊劑回收機一般為ZH2-3型以下底部裝有輪子。

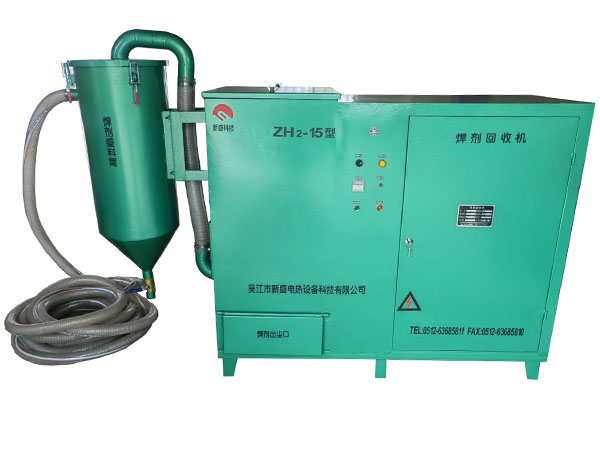

本機為固定式焊劑回收機，回收容量為250KG，回收距離≈15m
3．2使用方法
3．2．1 檢查電源電壓是否符合產品額定電壓，使用三相四線時是否按規定接地，接上電源后，開啟電源開關，電源指示燈應有信號指示，底部為開啟吸料啟動開關，看風機轉向是否正確，可以檢查吸咀處有無吸力來判斷。如吸力很大說明電源接的正確，如無吸力可停止吸料開關，關閉電源換相電源再試，一定要接到吸咀處有強勁吸力才正確。
3．2．2 中間紅色按鈕是電振動啟動開關，通過自動計數器來控制電振動的頻率，其目的是讓濾塵器（濾塵袋）上的塵土通過電振動去除，它可從出塵口出來，濾塵器（濾塵袋）保持完好是至關重要的，它的完好指兩個方面，一，不得破損，有漏洞，否則焊劑將進入風機，致其損壞，二，保持良好的透氣性，當吸力不足時需要清理濾塵器（濾塵袋）上的灰塵，一般只要定時啟動電振動開關便可達到清灰作用，清灰時要關閉電源，否則灰塵難以清除，要定期更換或清理濾塵器（濾塵袋），正常情況下3000小時更換一次。
3．2．3 注意盛料桶中的焊劑量，不能過多，過量的焊劑會堵住濾塵器，影響機器的正常運行。
