LCD型履帶式陶瓷加熱器是采用強度高，熱輻射性能好的氧化鉛陶瓷元件作絕緣材料，用優質鎳鉻絲纜作發熱體，穿接好的加熱器可以是矩形或三角形。鎳鉻絲纜與導線采用新工藝焊接，焊接的接頭全部埋入陶瓷元件內絕緣可靠，陶瓷加熱器與控制設備配套即成為完整的熱處理系統，它們的連接采用專用接插件，并可根據工件與控制設備的距離配置接長導線。長度尺寸可以靈活改變制作的履帶式陶瓷加熱器，應視工件的幾何形狀、壁厚及熱處理工藝選擇相應的規格、下表僅列部分規格。
|
型號 |
發熱尺寸 |
工作壓力（V） |
額定電壓（KW） |
適用管徑 |
|
可彎折邊×直邊 |
|
LCD26-220 |
660×330 |
220 |
10 |
Φ219 |
|
LCD33-220 |
860×260 |
220 |
10 |
Φ273 |
|
LCD39-220 |
1020×220 |
220 |
10 |
Φ325 |
|
LCD44-220 |
1160×200 |
220 |
10 |
Φ377 |
|
LCD52-220 |
1360×160 |
220 |
10 |
|
|
LCD70-220 |
1860×120 |
220 |
10 |
|
|
LCD19-220 |
500×450 |
220 |
10 |
Φ159 |
|
LCD16-220 |
420×530 |
220 |
10 |
|
|
LCD19-110 |
500×220 |
110 |
5 |
Φ159 |
|
LCD16-110 |
420×260 |
110 |
5 |
|
|
LCD23-110 |
600×180 |
110 |
5 |
|
|
LCD10-55 |
260×200 |
55 |
2.5 |
|
|
LCD16-55 |
410×120 |
55 |
2.5 |
|

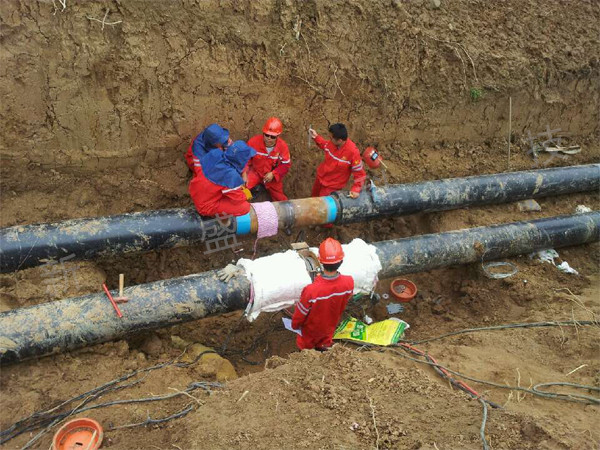

完整的金屬構件熱處理設備有三部分組成，即陶瓷電加熱器、溫度控制箱及輔助材料。
1． 陶瓷電加熱器：即發熱元件，是工件加熱時的熱量來源。我公司為您提供多種型號及規格，它們各有特點，性能也不盡相同。如LCD型履帶式加熱器、SCD型繩狀式加熱器、NJ型內熱式框架加熱器等等，一般需用戶根據被加熱工件的形狀、厚度及所需的溫度值來進行選擇。
2． 溫度控制箱：是與陶瓷電加熱器配套，為陶瓷電加熱器提供電源，并控制其工作狀態從而達到控溫的目的。溫控箱配有溫控儀，用于控制、測量工件的溫度、配置的溫度記錄儀用于實時記錄工件的溫度曲線以便用戶存檔備案。目前我公司為用戶提供多種型號規格的溫度控制箱，如ZWK、WCK、RWK型系列智能溫度程序控制箱、DWK、TCS型系列電腦溫度控制箱、LWK型系列溫度控制箱等，選型時用戶需根據加熱的范圍、加熱工藝要求及加現場要求來選擇理想實用的溫度控制箱。
3． 輔助材料：主要有KJ型快速接長導線（溫控箱與加熱器間距離的連接線，也為36V、55V、110V等加熱器串聯用，并配有快速接插頭）、熱電偶（溫度傳感器，用于測量被加熱工件的溫度）、補償導線（熱電偶與溫控箱間距離的連接線）、硅酸鋁高溫保溫棉（阻止熱量散發）。
使用注意事項：
1、被加熱工件須有可靠的接地。
2、加熱器使用時不允許重疊。
3、熱電偶應和工件可靠貼連。
備 注：
1、加熱器的寬度應為被加熱物件壁厚的8-12倍。
2、根據用戶需要可成套供應引線電纜、熱電偶、保溫覆蓋材料和專用溫度控制柜以及電容焊偶儀。
3、功率誤差為±3%，外形公差為±2%。
4、特殊規格可專門訂制。 |
